Общие характеристики

Производитель ATI®

Графический процессор ATI® Radeon™ HD 3650

Интерфейс PCI Express 2.0 x16 (совместим с 1.1)

Кодовое название графического процессора RV635

Техпроцесс 0.055 мкм

Количество поддерживаемых мониторов 2

Максимальное разрешение 2048x1536 (при подключении к аналоговому монитору) и 2560x1600 при подключении к DVI монитору

Разъемы 2xDVI, TV-Out, YPrPb

Технические характеристики

Количество процессоров 120

Частота графического процессора 725 МГц

Объем видеопамяти 512 Мб

Тип видеопамяти DDR2

Частота видеопамяти 1000 МГц

Разрядность шины видеопамяти 128 бит

Частота RAMDAC 2х400 МГц

Поддержка HDTV Есть

Поддержка HDCP Есть

Поддержка режима SLI/CrossFire Есть

Математический блок

Максимальное число пиксельных/вершинных конвейеров 8/8

Версия шейдеров 4.1

Максимальная степень анизотропной фильтрации 16х

Максимальная степень FSAA 24х

Поддержка стандартов Microsoft® DirectX™ 10.1, OpenGL 2.0

Технологии ATI® CrossFireX™, ATI® Avivo™, ATI® UVD™, ATI® PowerPlay™

Физические характеристики

Размеры упаковки (ШхВхГ) 18x13x3 см

Вес брутто 0,294 кг

Прочее

Охлаждение Активное (радиатор и вентилятор на лицевой стороне платы)

Поддержка ОС Windows XP/Seven/Vista/2000/98/ME

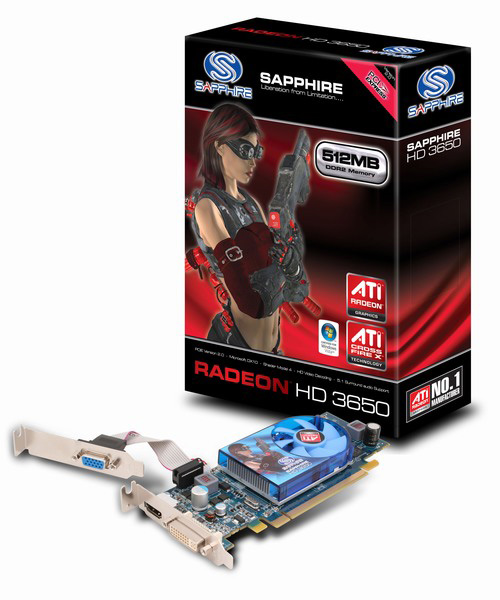

Тип упаковки RTL

Графический чип работает по 55 нм техпроцессу, также здесь реализована поддержка технологии ATI® PowerPlay™, поддерживается шина PCI Express 2.0 и DirectX™ 10.1 (Shader Model 4.1).

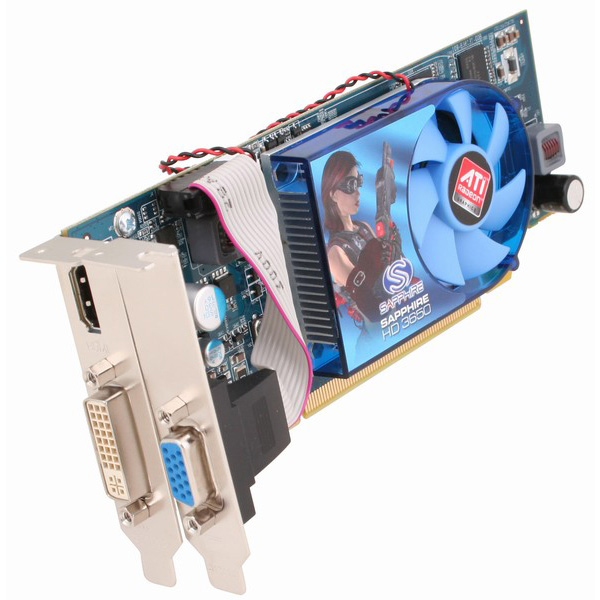

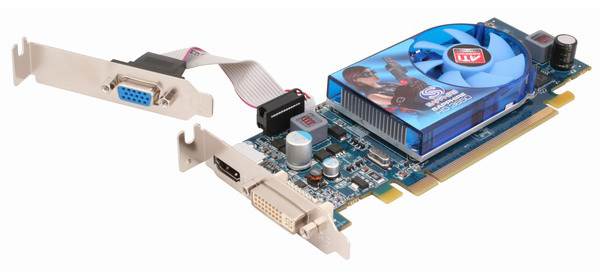

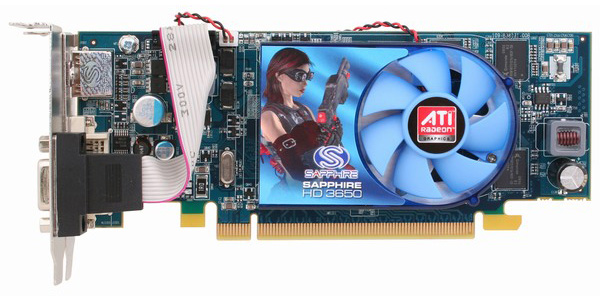

Видеокарта изготовлена на полноформатном синем текстолите. Дизайн у платы референсный. В верхней части видеокарты располагается джампер, для переключения стандарта сигнала на выходе TV-Out: PAL (по умолчанию) или NTSC. Система охлаждения стандартна для данного класса видеокарт и, не смотря на свои скромные размеры, вполне справляется со своей задачей. Для подключения кулера используется 2-х контактный разъем. Также на плате имеется опциональная возможность для подключения 3-х контактных систем охлаждения. Радиатор крепится к плате при помощи четырех винтов с пружинками – они способствуют равномерному прижиму радиатора к кристаллу. Прокладки из пористой резины защищают кристалл графического чипа от скола, не давая перекоситься радиатору системы охлаждения. На видеокарте установлены 512 Мб видеопамяти - 8 микросхем DDR2 Qimonda HYB18H512161B2F-20 с временем выборки 2,0 нс, что соответствует рабочей тактовой частоте 500 МГц (1000 МГц DDR).

Графический процессор ATI® Radeon™ HD 3650 имеет 120 универсальных потоковых процессоров, 8 текстурных блоков и 4 блока растеризации. Рабочая тактовая частота процессора Sapphire® Radeon™ HD 3650 равна 725 МГц. Обмен данными с видеопамятью осуществляется посредством 128-разрядной шины.

Полная совместимость с Microsoft® DirectX™ 10 является важнейшим фактором в достижения полной поддержки шейдерной модели версии 4.0, обеспечивающей беспрецедентный уровень графического реализма во всех приложениях (игры, фильмы, изображения…).

Поддержка и оптимизация OpenGL 2.0 гарантирует максимальную совместимость и производительность для OpenGL приложений.

Поддержка Dual-Link DVI позволяет подключать самые большие ЖК-дисплеи с максимальными разрешениями до 2560x1600.

Схема HDCP разработана для управления выводом защищенных данных и спецификаций безопасности форматов дисков Blu-ray и HD DVD. Позволяет воспроизводить зашифрованную видеоинформацию при подключенном к HDCP совместимому дисплею.

Технология ATI® CrossFireX™ позволяет соединить в одну систему до четырех видеокарт. Это не только повышает производительность компьютера в современных играх, но и позволяет организовать многодисплейную систему, подключив к компьютеру до восьми мониторов.

Технология ATI® Avivo™ позволяет улучшить качество и производительность работы с видеоматериалами, а именно процесс его декодирования, перекодирования видеоформатов, захват и вывод видеоматериала.

Технология ATI® UVD™ представляет собой универсальный декодер для видеоматериалов. Применяется для декодирования видеоформатов H.264 и VC-1.

Технология ATI® PowerPlay™ обеспечивает динамическое управление питанием. Суть ее состоит в том, что специальная управляющая схема в чипе отслеживает загрузку видеочипа работой (процент загрузки GPU, к слову, показывается на панели Overdrive в CATALYST Control Center) и определяет оптимальный рабочий режим, управляя рабочей частотой чипа, памяти, напряжением питания и другими параметрами, оптимизируя энергопотребление и тепловыделение.

Технология ATI® PowerPlay™ обеспечивает снижение тактовой частоты при снижении нагрузки и даже «отключает» временно неиспользуемые элементы чипа.
